📡 Guida all’Utilizzo del NanoVNA
🔍 Cos’è il NanoVNA?

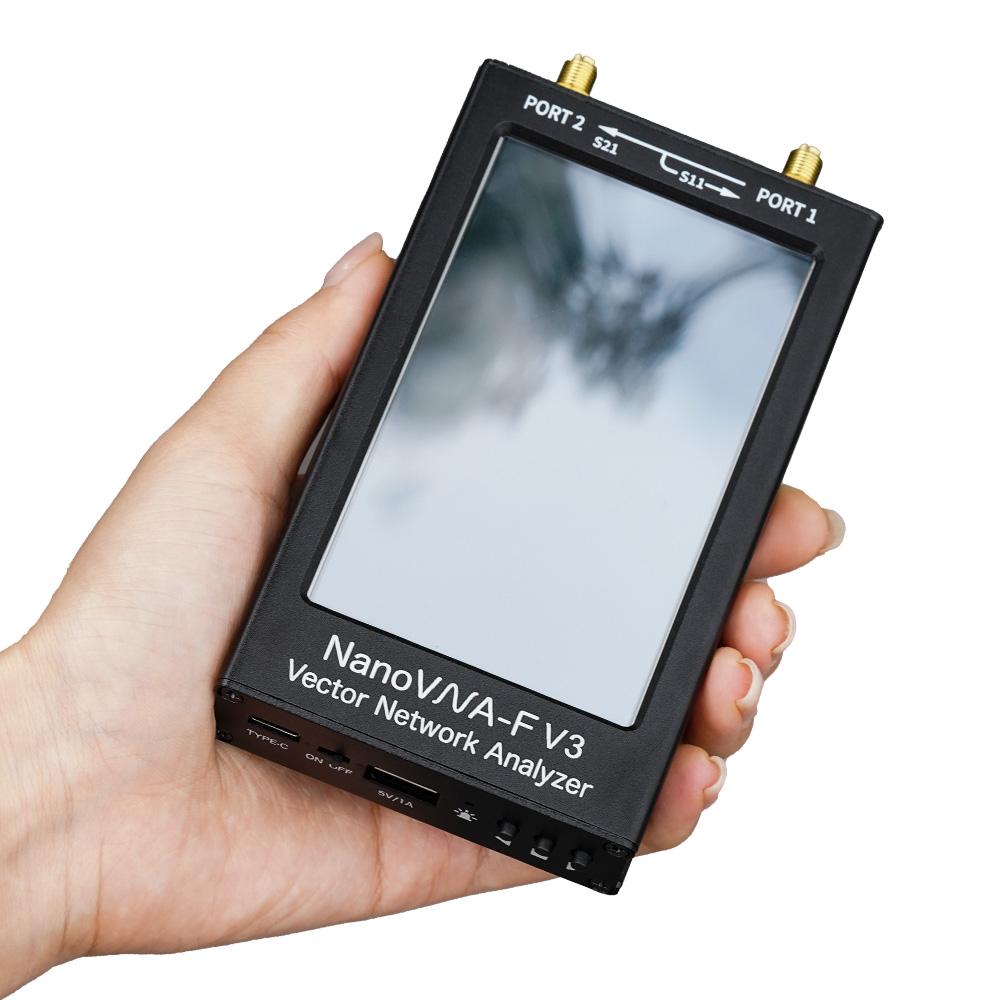

Il NanoVNA (Vector Network Analyzer portatile) è un piccolo analizzatore di rete vettoriale, economico ma molto potente, in grado di:
✔ Misurare il ROS (SWR)
✔ Analizzare perdita di ritorno (Return Loss)
✔ Valutare impedenza, fase e reattanza
✔ Misurare lunghezza e risonanza di antenne, filtri, cavi, balun, accordatori, trappole, stub
Funziona in genere tra 50 kHz e 900 MHz / 1,5 GHz / 3 GHz, a seconda del modello.
📦 A cosa serve in pratica?
Con il NanoVNA puoi:
🔸 Verificare se la tua antenna è risonante sulla banda desiderata
🔸 Ottimizzare dipoli, verticali, Yagi, loop, End-Fed, Slim Jim
🔸 Testare lunghezza e qualità dei cavi coassiali (RG58, RG213, Aircell, LMR)
🔸 Valutare le proprietà di filtro passa-basso, band-pass, notch e duplexer
🔸 Misurare balun, choke e trasformatori RF
⚙️ Interfaccia base
Sul display trovi:
| Sigla | Significato |
|---|---|
| S11 | Riflessione (antenne, impedenza) |
| S21 | Trasmissione (filtri, amplificatori) |
| SWR | Rapporto Onde Stazionarie |
| Z | |
| Phase | Fase del segnale |

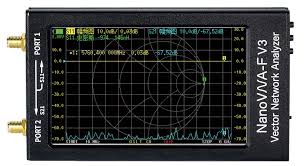

| Smith Chart | Visualizzazione impedenza complessa |
🔧 Calibrazione: Passo fondamentale!
La calibrazione elimina errori introdotti dal connettore, dal cavo e dalla sonda, rendendo le misure affidabili.
🔑 Quando calibrare?
👉 Ogni volta che cambi:
✔ Frequenza range delle misure
✔ Cavo coassiale o dispositivo connesso
✔ Porta di misura (CH0, CH1)
🔄 Procedura di calibrazione (SOLT)

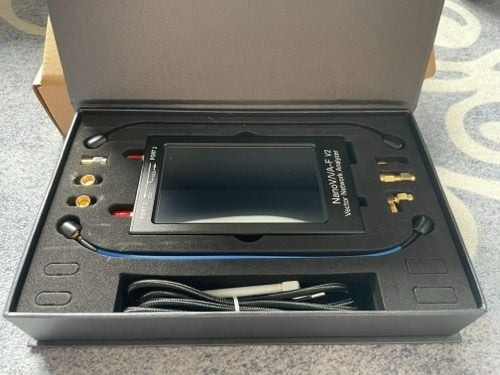

| Tipo | Collegamento |
|---|---|
| OPEN | Nessun collegamento (connettore vuoto) |
| SHORT | Terminale in corto (tappo “S”) |
| LOAD | Terminazione da 50Ω (tappo “L”) |
Se usi S21 (due porte), va aggiunta anche la calibrazione THRU.
📌 Procedura rapida:
- Menu → Calibration → Reset
- Imposta il range di frequenza (es. 3–30 MHz)
- Seleziona OPEN → collega tappo “Open” → Done
- Seleziona SHORT → collega tappo “Short” → Done
- Seleziona LOAD → collega tappo 50Ω → Done
- (se richiesto) THRU → collega CH0 con CH1 → Done
- Save to slot
Consiglio: salva calibrazioni diverse per bande HF, VHF, UHF.
🧪 Esempio pratico: Misurare un’antenna
🎯 Verifica di una dipolo per 40m:
- Calibra tra 6 e 8 MHz
- Collega l’antenna alla porta CH0
- Imposta il grafico SWR
- Osserva i valori:
📉 Se la risonanza è a 6.9 MHz → l’antenna è troppo lunga
📈 Se la risonanza è a 7.4 MHz → l’antenna è troppo corta
➡ Correggi la lunghezza e ripeti la misura.
🔄 Confronto tra i modelli NanoVNA
| Modello | Frequenze | Display | Caratteristiche |
|---|---|---|---|
| NanoVNA-H | Fino a 900 MHz | 2.8″ | Economico, ideale per HF-VHF |
| NanoVNA-F | Fino a 1 GHz | 4.3″ | Display grande, batteria potente |
| NanoVNA V2 Plus4 | Fino a 1.5 GHz | 4″ | Maggiore precisione e stabilità |
| SAA-2N | Fino a 3 GHz | 4″ | Stabile e avanzato per UHF/SHF |
| Lite VNA | Fino a 6.3 GHz | 4″ | Professionale, lavori avanzati |
🔌 Collegamento con PC
Puoi collegarlo al PC per analisi più avanzate:
💻 Software compatibili:
- NanoVNA Saver (consigliato)
- NanoVNA-QT
- NanoViewer
Con questi programmi puoi:
✔ Salvare grafici SWR, Smith Chart
✔ Analizzare fino a 1000 punti di misura
✔ Stampare e documentare i risultati
⚠️ Problemi comuni e soluzioni
| Problema | Causa | Soluzione |
|---|---|---|
| SWR irreale o instabile | Calibrazione assente o errata | Ricalibrare con precisione |
| Rumore nelle misure UHF | Cavi troppo lunghi o scadenti | Usare cavi certificati e corti |
| Valori impedenza fuori controllo | Terminatore 50Ω difettoso | Usare terminatori di qualità |
| Display poco leggibile | Firmware datato | Aggiornare firmware |
| Strumento si blocca | File log pieni o bug | Reset completo o aggiornamento |
🔋 Consigli utili
✔ Usa cavi coassiali di buona qualità (RG-316, LMR-240)
✔ Evita adattatori e riduzioni multiple
✔ Alimentalo da powerbank per stabilità
✔ Aggiorna il firmware alla versione più recente
✔ Utilizza schermatura dai disturbi esterni durante le misure
📘 Conclusione
Il NanoVNA è uno strumento versatile, potente e accessibile, perfetto per radioamatori, tecnici RF e sperimentatori. Conoscere la calibrazione e il suo corretto utilizzo è fondamentale per ottenere misure affidabili e professionali.
