Cos’è il ROS (Standing Wave Ratio – SWR)
Il ROS indica quanto efficacemente la tua antenna trasferisce potenza dal trasmettitore all’aria.
- Un ROS basso (1:1 – 1.5:1) significa che quasi tutta la potenza viene irradiata.
- Un ROS alto (>2:1) indica che parte della potenza viene riflessa verso il trasmettitore, causando perdite e, in alcuni casi, danni all’apparato.
⚠️ Un ROS troppo alto può danneggiare i finali del tuo TX, quindi è importante tenerlo sotto controllo.
Strumenti necessari
Per misurare il ROS ti servono:
- Un ROSmetro o antenna analyzer

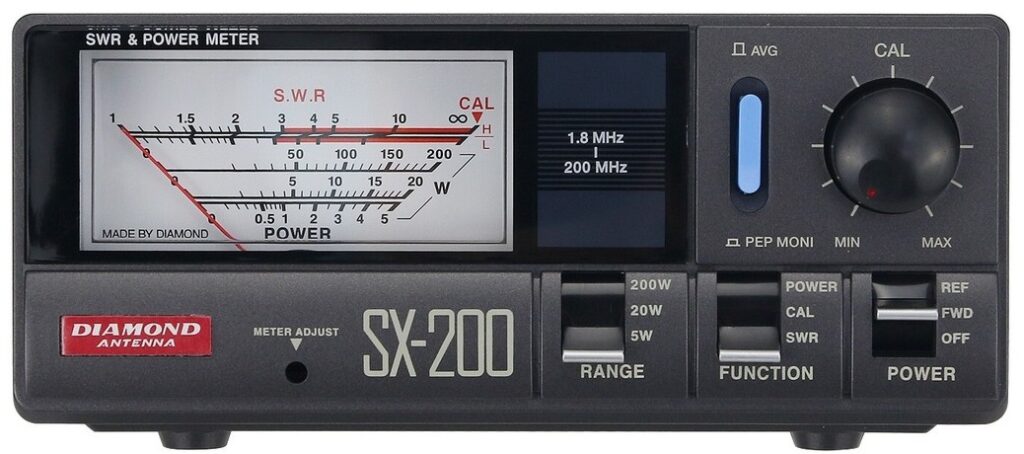

- ROSmetro: economico, misura solo SWR.

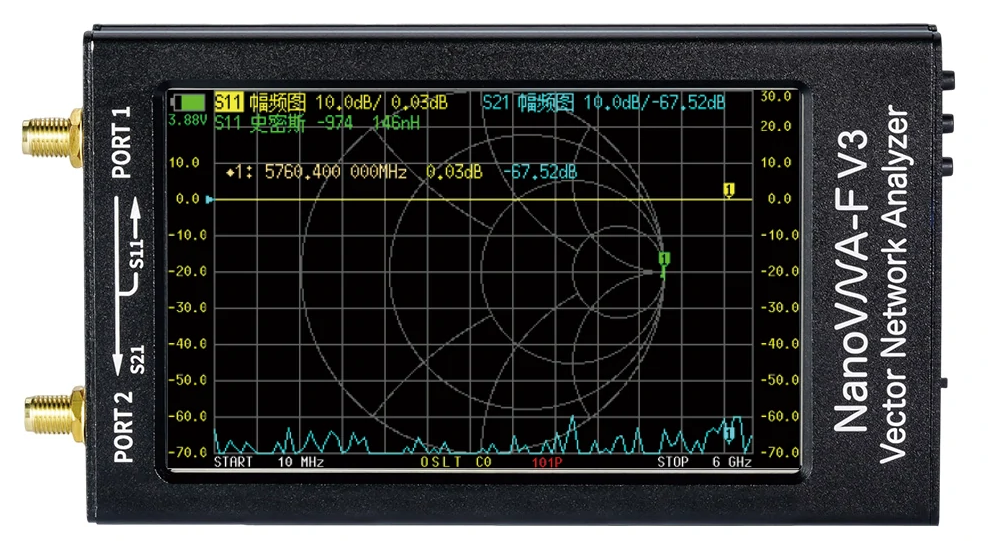

- Analizzatore di antenna: misura ROS, impedenza, perdita di cavo, risonanza ecc.
- Cavo coassiale di qualità
- Preferibilmente RG-213 o simili, con connettori ben montati.
- Trasmettitore
- Può essere un QRP o una radio standard.
Misurare il ROS
Metodo con ROSmetro:
Collega il trasmettitore al ROSmetro e poi al cavo dell’antenna.
Imposta il TX su bassa potenza (5–10 W).
Trasmetti un portante (o usa la funzione test del TX).
Leggi il valore sul ROSmetro:
○ 1.0 – 1.5: ottimo
○ 1.5 – 2.0: accettabile
○ >2.0: richiede intervento
Metodo con analizzatore d’antenna:
Collega l’analizzatore direttamente al cavo dell’antenna.
Seleziona la banda di interesse.
L’analizzatore mostrerà:
○ ROS a varie frequenze
○ Impedenza (dovrebbe essere vicina a 50 Ω)
○ Frequenza di risonanza
💡 L’analizzatore permette di capire dove l’antenna non è ottimizzata, cosa fondamentale per migliorare le prestazioni.
Migliorare le prestazioni della tua antenna
Se il ROS è troppo alto, puoi intervenire in diversi modi:
A. Controllo fisico
- Verifica che l’antenna sia installata correttamente, senza ostacoli metallici vicini.
- Controlla il cavo: connettori ossidati o schiacciati aumentano il ROS.
- Assicurati che l’altezza e l’orientamento siano corretti.
B. Regolazione dell’antenna
- Antenna verticale: regola la lunghezza del radiale o del palo.
- Dipolo: taglia o allunga leggermente i bracci per risonanza nella banda desiderata.
- Yagi o beam: verifica il boom, elementi e distanze tra elementi.
C. Uso di un accordatore (ATU)
- Se non puoi modificare fisicamente l’antenna, un accordatore automatico può adattare l’impedenza tra TX e antenna, riducendo il ROS apparente.
- ⚠️ Ricorda: l’ATU non migliora realmente l’efficienza, solo riduce le riflessioni verso il TX.
D. Migliorare il cavo
- Cavi lunghi e di bassa qualità aumentano il ROS.
- Usare cavo coassiale di bassa perdita (RG-213, LMR-400) aiuta a mantenere il ROS stabile.
Suggerimenti pratici
- Misura sempre il ROS su tutte le bande che userai.
- Mantieni il ROS sotto 1.5:1 per trasmissioni ad alta potenza.
- Controlla periodicamente con analizzatore, soprattutto dopo temporali o spostamenti dell’antenna.
- Annotati i valori ROS e le regolazioni per avere un riferimento storico.
